2008/10: Gépállapot-felmérés rezgésdiagnosztikával

GyártásTrend 2008/10, Műszaki diagnosztika rovat

 “Tűzoltás és nagyjavítás helyett”

Állapotfüggő karbantartás rezgésdiagnosztikával (V.)

Műszaki diagnosztikai sorozatunkat a rezgésérzékelők helyes alkalmazását segítő útmutatót követően a mért rezgésadatok értelmezésével, elemzésével folytatjuk. Terítékre kerül a rezgéssebesség effektív értékének mérése és az effektív érték meghatározásával detektálható géphibák, majd a gördülőcsapágy állapotának meghatározása rezgésgyorsulás-méréssel.

A rezgésérzékelők helyes alkalmazásának az előző folytatásban megkezdett taglalásához hozzáfűzzük, hogy nem meglepő az a tény, hogy még tartómágnes használata esetén is csak igen korlátozott frekvenciatartományban mérhetünk, végtére is csupán a tartómágnes ereje biztosítja a rezgések átvételét. Hátrányos, hogy a nagyobb tapadás elérése érdekében minél nagyobb mágnest kellene használni, a mágnes és az érzékelő viszont egy testként viselkedik, amely növekvő súlyánál fogva egyre kevésbé hajlandó a magas frekvenciájú rezgések követésére. Általában elmondhatjuk, hogy arányos méretű mágnes használata és megfelelő mérési felület (sík, tiszta, festetlen) biztosítása mellett akár 8–10 kHz-ig is mérhetünk.

Ha e frekvenciahatáron túl is szeretnénk rezgéseket mérni, kénytelenek vagyunk egészen más rögzítési technológiákat alkalmazni. Ha egy alátétlemezt ragasztunk a mérendő felületre, amelyre az érzékelőt csavarosan rögzítjük, megfelelő ragasztó mellett akár 20 kHz-ig is mérhetünk. Körülbelül 30 kHz-ig bővül a mérhető frekvenciatartomány, ha az érzékelő közvetlen felragasztása mellett döntünk. (Természetesen e frekvenciákig megfelelő magas frekvenciatartományú érzékelők alkalmazandók.) Ha pedig egészen 40 kHz-ig kívánunk mérni, már csak egy megoldás lehetséges: az érzékelőt közvetlenül a mérendő felületre (sík, tiszta, festetlen) kell felszerelni. A rezgésátvitelt pedig azzal kell segítenünk, hogy az érzékelő és a mérési felület közé viaszt teszünk.2008/10: Gépállapot-felmérés rezgésdiagnosztikával - Rezgésszintmérők

Megjegyzendő, hogy egyes esetekben további problémákkal is szembe kell néznünk. Egyrészt az érzékelő (és a tapintótüske, illetve tartómágnes) súlya befolyásolhatja a mért értéket. Jó ökölszabály, hogy csak fenntartással fogadjuk el azokat a mérési eredményeket, amelyeket az érzékelő összsúlyának (tehát mágnessel, illetve tapintótüskével együtt) 10-szeresénél könnyebb gépelemeken mértünk. Másrészt minden szerelési technológia felső frekvenciahatáránál föllép egy úgynevezett csatolási rezonancia. Pont e miatt fordulhat elő tapintótüskével történő mérések esetén a körülbelül 3 kHz-es, mágneses rögzítés esetén pedig a nagyjából 10 kHz-es rezgések rezonanciakénti felerősítése. Ennek következménye pedig teljesen irreális mérési eredményekben mutatkozik meg. Összességében elmondhatjuk, hogy érzékelő csatolásának gondosságától sokkal inkább függ a mérésünk sikere, mint az érzékelő vagy a műszer képességeitől.

Rezgésadatok értelmezése, analízise

Ha kifejezetten egyszerűen kezelhető, könnyen értelmezhető forgógép-állapotjellemzőt szolgáltató mérési eljárásra van szükség, akkor a megfelelő módszer a rezgéssebesség effektív értékének mérése (másként szélessávú rezgésmérés vagy rezgésszintmérés). A szélessávú rezgésmérést szolgáló kéziműszerek a rezgéssebesség effektív értékét (angolul RMS, a rezgéskomponensek négyzetes átlaga) mérik. Ha például a rezgés egyszerre származik kiegyensúlyozatlanságból (4 mm/s), tengelybeállítási hibából (2 mm/s) és a fogaskerék-áttételből (5 mm/s), a rezgés eredője – tehát a készülékkel mért effektívérték – 3,9 mm/s lesz.

Rezgés effektív érték = √(42 + 22 + 52)/3¬ = 3,9 mm/s (javítva – a szerk.)

A szokásos frekvenciatartomány általában 10-től 1000 Hz-ig terjed. E tartományok átölelik a leggyakoribb frekvenciákat, amelyek a forgógépek mechanikus problémáinak többségére jellemzők. Kitűnően észrevehető például a kiegyensúlyozatlanság, a mechanikai lazaság, a rezonancia, valamint a tengelyek és áttételek beállítási hibáinak jelenléte. Hogy melyik van jelen, illetve melyik dominál, arról viszont nincs információ.

A korábban említett típusú kéziműszerek alkalmazása különböző rezgésértékelő szabványok javaslatainak megfelelően forgógépek csapágyain (illetve ezeknek a burkolatain) történő mérésekhez ajánlott. A tapasztalattal nem rendelkező felhasználónak a mérési eredmények értékeléséhez javasolt az ISO 10816-3 szabvány alapul vétele, természetesen nem „gondolkodás nélkül”. Előfordulnak a szabványnál szigorúbb előírásokat megkövetelő technológiák és a szabványnál magasabb rezgésértékeket megengedő esetek is.

Besorolás szabvány szerint

A szabványok általában a rezgéssebesség mérésén alapulnak mm/s effektív értékben (RMS-ben) kifejezve. A mérési eredmény jobb érthetőségét segíti, hogy a leolvasott értéket az oda-vissza mozgás átlagsebességeként értelmezzük. A rezgéssebesség effektív értéke tükrözi legjobban a nemkívánatos jelenségek, „rontó energiák” jelenlétének mértékét. Ezek mindenütt, ahol mérhetők, kopást és anyagkifáradást okoznak a gép szerkezetében.

Az ISO 10816-3 szabvány osztályokba sorolja a gépeket, valamint különbséget tesz rugalmasan és mereven szerelt gépek között is. Az utóbbi megfelel a gépek rezonanciafrekvenciáinak és alapfordulatszámának viszonya szerinti osztályozásnak. Például egy gumialátéttel vagy rugóval – tehát rugalmasan – szerelt gép gyakran alacsony fordulatszámokon mutat rezonanciákat, a gép már igen kis fordulatszámon is nagy lengéseket végez. Ha a fordulatszám meghaladja a kritikus rezonanciafrekvenciákat, a rezgésszint csökken. Mereven szerelt gépek esetén nem beszélhetünk ilyen jelenségről.

A korszerű gépek nagy fordulatszámon dolgoznak és viszonylag rugalmas csapágyakkal, perifériákkal és alapzattal rendelkeznek. Ezért ezek rugalmasan szereltként kezelhetők akkor is, ha nincsenek gumialátéttel vagy rugóval rögzítve. Ez esetekben az ISO 10816-3 szabvány valamivel magasabb rezgésszinteket enged meg a merev rögzítéshez képest.

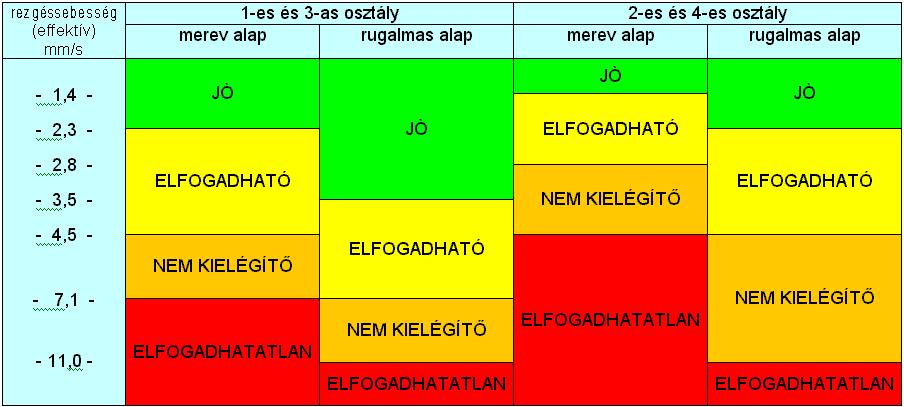

Az ISO 10816-3 által javasolt rezgésszint-határértékek

2008/10: Gépállapot-felmérés rezgésdiagnosztikával - ISO 10816-3 szabvány

A szabványok használatával nagyon egyszerűen eldönthető, hogy egyes gépek tovább üzemeltethetők-e vagy sem. Alapszabályként elfogadható, hogy a 3 mm/s effektív értéknél nagyobb rezgést mutató gépnél (ide értjük a leggyakoribb géptípusokat, például villanymotorokat, szivattyúkat, ventilátorokat, generátorokat) a rezgés okát fel kell tárni. Ne üzemeltessünk tovább 7 mm/s-nál erősebben rezgő gépet, ha nem vagyunk biztosak benne, hogy a gép állóképessége megengedi a hosszú idejű üzemeltetést ilyen feltételek mellett!

Rahne Eric  (PIM Kft.)
