Villanyszerelők lapja 2018.12. Energetikai rendszerek és a légi termográfia I.

Eric Rahne, okl. villamosmérnök, 3-as szintű akkreditált termográfiai szakértő (PIM Kft.)

A termográfiáról szóló cikksorozatunk betekintést kíván nyújtani a termográfia elképesztő sokoldalúságába és elméleti, illetve gyakorlati korlátaiba, Rahne Eric „TERMOGRÁFIA – elmélet és gyakorlati méréstechnika” című, 650 oldal terjedelmű szakkönyvéből merítve. A jelenlegi téma a légi termográfia energetikai rendszereken. A termográfia egyik hatékony felhasználási területe a nagy kiterjedési objektumok/területek hőmérséklet-eloszlásának például a levegőből történő felmérése, dokumentálása. Ilyen hőképek megfelelő felvételi körülmények betartását és szakszerű kiértékelését feltételezve a következőkre nyújtanak lehetőséget:

• épület-tetőszerkezetek hőszigetelésének felmérése
• napelem-mezők hatékonyságának és üzemállapotának felmérése
• villamos távvezetékek felmérése (gyors, nincs taposási kár, de pontos eredményekkel csak nehezen kivitelezhető)
• illegális, vékony földdel takart szeméttárolók felfedezése (amennyiben termikus folyamatok indulnak be az összeöntött hulladékban)
• illegális szennyvíz és ipari víz folyókba/tavakba való bevezetése (hőhatás alapján)
• talajtulajdonság-változásainak figyelése (mezőgazdasági és környezetvédelmi szempontok alapján)
• öngyulladásra való figyelmeztetés nyílt művelésű bánya, fatárolás vagy szemétlerakó esetében
• veszély-előjelzés, ill. tűzoltás segítése erdő- és bozóttűz esetén (hőgócok/parázs kimutatása)
• katasztrófavédelmi támogatás árvízvédelmi vonalak/töltések átnedvesedésének kimutatásával
• katasztrófavédelmi/rendőrségi támogatás személyek keresésénél
• távhővezetékek hőszigetelésének felmérése, szivárgásainak feltérképezése
• földfelszín-közeli termálforrások felkutatása
• kőolaj-vezetékek megcsapolási helyeinek kimutatása (amennyiben talajba való szivárgás is van)

Az említett vizsgálatok döntő része földfelszínről egyáltalán nem vagy csak gazdaságtalanul végezhetőek el, mivel vagy csak nagyon kis területek tekinthetők meg egy-egy felvétellel, vagy a rálátási szög tér el túlságosan a derékszögtől. Az utóbbi esetében a mérési eredmények elméleti okokból, az emissziós tényező szögfüggősége miatt lesznek hibásak, korrekciójukra sincs igazán mód.

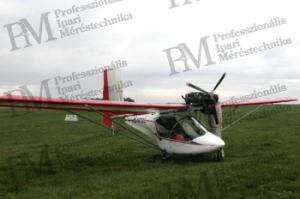

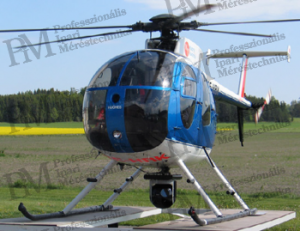

Az említett problémák orvoslására a légi termográfia alkalmas. Erre a feladatra a legmegfelelőbb a drónra, helikopterre vagy repülőgépre telepített, kifejezetten nagy termikus felbontással, nagy pixel­felbontással, gyors felvevő sebességgel rendelkező hőkamera vagy kameraegyüttes. A felsorolt feladatok mérési feltételeiből kiindulva közép- vagy hosszúhullámú tartományú hőkamerát, illetve a mindkét tartományt lefedő hőkamera-együttest kell alkalmazni. Fontos még, hogy csak és kizárólag megfelelő szakember vezetésével kerüljenek rögzítésre az adatok és történjen azok kiértékelése. Ugyanis szinte garantált a megfelelő szaktudás-, a mérési előfeltételek-, a szükséges számítási korrekciók ismerte nélkül nyert adatok téves összefüggések levonására alkalmat adó interpretációja, félreértelmezése.

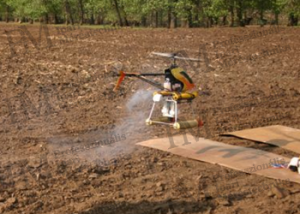

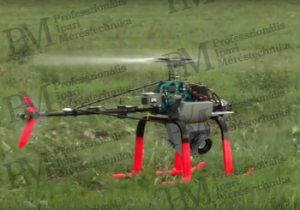

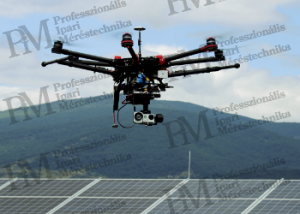

Nagyon "divatos" manapság a drónok alkalmazása. A termográfiáben is egyre gyakoribbak a drónokon alapuló megoldások, melyekben két irányzat figyelhető meg jelenleg: a nagy teljesítményű, belsőégésű-motoros vagy gázturbinás, egyrotoros drónok, vagy a lényegesen kisebb teherbíró-képességű villanymotoros (4, 6 vagy 8 rotoros) drónok alkalmazása. Amíg a nagyok 4 ... 5 kg hasznos teherrel akár több órás időn át képesek a levegőben maradni, a kicsi, villamos változatok legnagyobbjai kb. 1 kg hasznos teherrel, félórás repülési időtartammal büszkélkedhetnek. Cserében azonban az árfekvésük csupán csak a tizede a nagy teljesítményű belsőégésű-motoros vagy gázturbinás modellekének.

A sok pixeles hőkamerák nagy látómező mellett elegendően jó geometriai felbontással rendelkeznek, így viszonylag elfogadható számú felvétellel felmérhetők és dokumentálhatók a nagyobb naperőművek is. De a nagyobb képpontszámmal, nagyobb detektorral rendelkező hőkamerák súlya és mérete, valamint beruházási költsége is sokkal magasabb. Alkalmazásuk csak a magában is magas beruházási és fenntartási költségű belsőégésű-motoros vagy gázturbinás drónokkal lehetséges. Az elkövetkező lapszámokban olvasható folyatásban szó lesz még a villamos távvezetékek légi termográfiával való állapotfelméréséről és a nagy kiterjedésű szolárrendszerek drónok segítségével történő vizsgálatáról. Rahne Eric (PIM Kft.) pim-kft.hu, termokamera.hu
