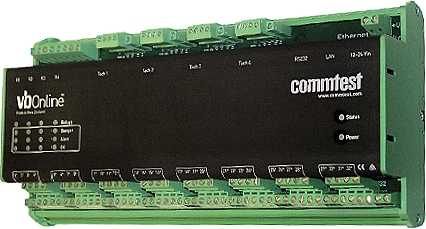

Commtest vbOnline

Leírás

Távfelügyelő-géprezgésfigyelő rendszer sokoldalú analízisképességgel

A commtest vbOnline többcsatornás rezgésfigyelő-távfelügyeleti rendszer a legkülönfélébb forgógépek felügyeletére és védelmére lett kifejlesztve, így például ventilátorokhoz, szivattyúkhoz, kompresszorokhoz, malmokhoz, darálókhoz, keverőkhöz alkalmazható. A commtest vbOnline révén megtekinthető a felügyelt gépek állapota és analizálhatók a helyszíni rezgésadatok (Ethernet) hálózaton  keresztül – sőt, akár kábelnélküli kommunikáció is megvalósítható.

A commtest vbOnline egység tizenhat vagy akár harminckét darab ICP-kivitelű (beépített töltéserősítővel rendelkező) piezoelektromos rezgésgyorsulás- és rezgéssebesség-érzékelő, valamint örvényáramú elmozdulás-érzékelők, AC/DC-feszültségek és 4…20 mA-es távadók jeleinek fogadására is alkalmas. Ezeken túl négy fordulatszám-jeladó is csatlakoztatható az egységhez. Nagyobb csatornaszámok biztosításához több commtest vbOnline hálózatba köthető.

Tulajdonságok

• 16 ill. 32 érzékelő fogadása (táplálás a műszerből)
• csatlakoztathatók: rezgésgyorsulás- és sebesség-érzékelők,
  örvényáramú elmozdulás-adók, AC/DC-folyamatjelek, 4…20 mA-távadók
• 4 tachometér (fordulatszámjeladó) fogadása
• szimultán adatrögzítés (mintavételezés) csatornapáronként
• automatikus riasztás és információküldés (pl. e-mailen)
• beépített jelző-LED-ek és relék (státusz, riasztás)
• önálló egységként vagy hálózati eszközként alkalmazható
• Ethernetes vagy kábel nélküli kommunikáció
• kisméretű kompakt kivitel, DIN-sínre szerelhető

Kimenetek

• 4 relékimenet (rendszerstátusz és riasztás )
  programozható, választható működtetéssel
• kommunikáció: Ethernet, TCP/IP és RS232

Leírás

A commtest vbOnline az érzékelők jeleit a beállított méréstartománynak és jelintegrálásnak megfelelően dolgozza fel, működteti a beépített reléket és jelző-LED-eket, valamint a beállításoknak megfelelő információkat (állapotjelzéseket, spektrumokat, időjeleket, naplóadatokat) szolgáltat a PC-n futó figyelő, archiváló és diagnosztikai szoftver részére.

A commtest vbOnline egységhez szállított Ascent Level-3 PC-szoftver folyamatosan lekérdezheti és megjelenítheti a helyszíni egység által rögzített adatokat és az egyes csatornák állapotát. A szoftver lehetővé teszi a commtest vbOnline készülék távvezérlését és távkonfigurálását is, így a csatornánkénti riasztási szintek beállítása, a relékimenetek működtetése, az adatok rögzítésének és naplózásának módja és időpontjai beállíthatók PC-n keresztül.

Az adatok rögzítése időpont- és eseményvezérelten is történhet. A felügyelt gép állapota folyamatosan megtekinthető, a figyelmeztetések és riasztásjelzések listázhatók és távnyugtázhatók. Igény esetén a riasztások és státuszjelzések automatikusan e-mailen is továbbíthatók.

A PC-szoftverben megtekinthetők az aktuális és az eltárolt (archivált) adatok egyaránt. A naplóadatokon és a jeltrendeken túl az időjelek és spektrumok megjelenítésére és magasszintű analízisére is van lehetőség.

Műszaki adatok
